Xerador de Var de Mount Mount Rack Advanced
Geya Rack Mount Advanced Static VAR Generator é unha solución fiable para a compensación de potencia reactiva dinámica. Control DSP+CPLD, <10ms Resposta, deseño modular, 220V-690V, 5KVAR-400KVAR. Mellora a calidade de enerxía en diversas aplicacións.
Descrición do produto:
GEYA produce xeradores de VAR avanzados de montaxe en rack (ASVGs). Estes ASVG proporcionan unha compensación de potencia reactiva dinámica. Isto mellora a calidade da potencia. Usan a tecnoloxía DSP e CPLD. Isto asegura un control preciso e unha resposta rápida. O tempo de resposta é inferior a 10ms. Isto impide problemas de exceso de compensación e subcompensación. O deseño modular permite conexión paralela. A conexión de varias unidades aumenta a capacidade. Geya ofrece varios modelos. Os modelos abarcan diferentes tensións e capacidades. As tensións inclúen 220V, 380V, 500V e 690V. As capacidades oscilan entre 5kvar e 400kvar. As características clave inclúen a montaxe en cremalleira, o refrixeración de aire forzado e varias funcións de protección.
Descrición do modelo:
| Gy | ASVG | 0.4 | 50k | / | 4L | R |
| Código empresarial | Xerador estático VAR | Nivel de tensión 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Capacidade nominal (KVAR) 5/15/35/50/75/100kvar | 2L: monofásico 3L: tres fíos trifásicos 4L: trifásico de catro fíos |
R: montaxe en rack |
Características:
● Use DSP+CPLD Todo o núcleo de control dixital, tecnoloxía de topoloxía de tres niveis, algoritmo de detección de potencia reactiva avanzada e estratexia de control PWM para conseguir unha compensación dinámica e precisa do poder reactivo.
● Adoptar o deseño modular, que facilita a conexión paralela de múltiples módulos, ocupa un pequeno espazo e é fácil de manter.
● O deseño estrutural de condutos de aire independentes e almacéns independentes asegura o funcionamento estable do equipo.
● Realizar unha compensación dinámica de rango completo por potencia reactiva indutiva e potencia reactiva capacitiva e resolver ao mesmo tempo o problema de desequilibrio trifásico.
● A velocidade de resposta dinámica á carga está no nivel milisegundo, que pode conseguir unha compensación dinámica e precisa pola potencia reactiva das cargas de impacto.
Aplicacións:
Rack Mount Advanced Static VAR Generators ten diversas aplicacións. Atenden a varias industrias. Estes inclúen:
● Distribución de enerxía residencial
● Tratamento de auga
● Enerxías renovables (fotovoltaicas)
● Procesamento químico
● aceite e gas
● Metalurxia
● Minería
● Fabricación de automóbiles
Estes ASVG aumentan a calidade de enerxía. Compensan as flutuacións de potencia reactivas. Isto mellora a estabilidade e a eficiencia do sistema.
Parámetros técnicos:
| Serie 220V | Serie 380V | Serie 500V | Serie 690v | |||
| Altitude | <2000m, por encima dos 2000m, deriva segundo GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Humidade relativa | ≤90%, sen condensación na superficie cando a temperatura mínima mensual é de 25 ℃ | |||||
| Nivel de contaminación | Nivel III por baixo | |||||
| Tensión de funcionamento | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frecuencia de traballo | 50Hz ± 5% | |||||
| Capacidade de compensación clasificada | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estrutura de rede | L/n | 3P3W/3P4W | ||||
| Número de unidades conectadas en paralelo | Ulimitado | |||||
| Eficiencia global da máquina | ≥97% | |||||
| Frecuencia on-off | 32khz | 16khz | 12,8khz | 12,8khz | ||
| Selección de funcións | Poder reactivo | Reactivo po wer 、 reactive po wer+desequilibrio | ||||
| Taxa de compensación de enerxía reactiva | ≥99% | > 95% | ||||
| Tempo completo de resposta | <10ms | |||||
| Ruído | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Método de control | Interface RS485 de 2 vías (admite GPRS/WiFi) | |||||
| Protección | Sobrecarga, software/hardware sobrecorrente, sobrecarga de rede e subvención, falla de enerxía, sobrecarga, protección de anormalidade de frecuencia, etc. | Sobrecarga, software/hardware sobrecorrente, sobrecarga de rede e subvención, desequilibrio de tensión de rede, falla de enerxía, sobrecarga, anormalidade de frecuencia, protección do circuíto de tiro, etc. | ||||
| Método de instalación | Rack/montado en parede | Cremalleira | ||||
| Liña de entrada | De volta （tipo de rack） 、 superior de entrada （montado en parede） | Liña de entrada de volta | ||||
| Nivel de protección | IP20 | |||||
Modelo e especificación:
| Modelos | ||||
|---|---|---|---|---|

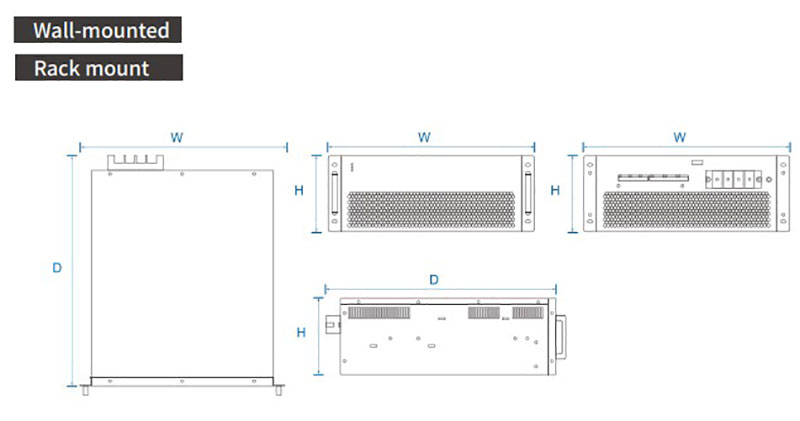

| Número de modelo | Capacidade de compensación (KVAR) | Tensión do sistema (V) | Dimensións (d*w*h) | Método de refrixeración |
| Gy ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Refrixeración de aire forzado |
| Gy ASVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89mm | |
| Gy ASVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89mm | |
| Gy ASVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190mm | |
| Gy ASVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240mm | |
| Gy ASVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*580*240mm | |
| Gy ASVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| Gy ASVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
