Xerador VAR estático montado en parede de 690V
¿Buscas un xerador VAR estático de 690V de parede de 690V? Geya ofrece solucións de alta eficiencia con tecnoloxía avanzada para a calidade de enerxía estable. Deseñado para a durabilidade e o rendemento óptimo, este equipo reduce os custos e mellora a eficiencia operativa. Solicite o seu presuposto agora e descubre como os nosos produtos poden mellorar o seu negocio.
Descrición do produto:
O xerador VAR estático de 690V montado en parede (SVG) proporciona unha compensación de potencia reactiva dinámica para sistemas eléctricos trifásicos de 690V de alta tensión de 690V. Aproveitando o control dixital DSP+CPLD e a topoloxía de tres niveis, este SVG ofrece unha compensación rápida e precisa cun tempo de resposta inferior a 10ms. O deseño modular permite a capacidade escalable e a configuración montada en parede minimiza os requisitos de pegada. Este SVG compensa efectivamente a potencia reactiva indutiva e capacitiva, mellorando o factor de potencia e aumentando a calidade global da potencia. Cunha capacidade nominal de 120kvar, o SVG montado en parede de 690V ofrece unha solución robusta para aplicacións de alta tensión.
Descrición do modelo:
| Gy | Svg | 0.69 | 100k | / | 4L | W |
| Código empresarial | Xerador estático VAR | Nivel de tensión 0,69: 690V ± 20% |
Capacidade nominal (KVAR) 100/120 Trimestre | 3L: tres fíos trifásicos 4L: trifásico de catro fíos |
W: montado en parede |
Características:
● Use DSP+CPLD Todo o núcleo de control dixital, tecnoloxía de topoloxía de tres niveis, algoritmo de detección de potencia reactiva avanzada e estratexia de control PWM para conseguir unha compensación dinámica e precisa do poder reactivo.
● Adoptar o deseño modular, que facilita a conexión paralela de múltiples módulos, ocupa un pequeno espazo e é fácil de manter.
● O deseño estrutural de condutos de aire independentes e almacéns independentes asegura o funcionamento estable do equipo.
● Realizar unha compensación dinámica de rango completo por potencia reactiva indutiva e potencia reactiva capacitiva e resolver ao mesmo tempo o problema de desequilibrio trifásico.
● A velocidade de resposta dinámica á carga está no nivel milisegundo, que pode conseguir unha compensación dinámica e precisa pola potencia reactiva das cargas de impacto.
Aplicacións:
Os xeradores de VAR estáticos montados en parede de 690V son ideais para esixir aplicacións de alta tensión que requiren un control de enerxía reactivo preciso:
● Operacións industriais pesadas (690V):Manter a estabilidade de tensión e mellorar o factor de potencia nas industrias pesadas que funcionan a 690V.
● Control de motor de alta tensión (690V):Compensar a demanda de enerxía reactiva de motores de alta tensión en sistemas 690V, mellorar a eficiencia motora e reducir as perdas de enerxía.
● Redes de distribución de enerxía de 690V:Mellorar a calidade e a estabilidade de potencia en sistemas de distribución de 690V.
● Minería e petróleo e gas (690V):Ofrecer unha compensación de enerxía reactiva fiable en ambientes duros a miúdo empregando sistemas de 690V.
Os xeradores de VAR estáticos montados en parede de 690V proporcionan unha solución potente e eficiente para optimizar a calidade e a estabilidade de potencia en sistemas eléctricos trifásicos de 690V de alta tensión.
Parámetros técnicos:
| Serie 220V | Serie 380V | Serie 500V | Serie 690v | |||
| Altitude | <2000m, por encima dos 2000m, deriva segundo GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Humidade relativa | ≤90%, sen condensación na superficie cando a temperatura mínima mensual é de 25 ℃ | |||||
| Nivel de contaminación | Nivel III por baixo | |||||
| Tensión de funcionamento | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frecuencia de traballo | 50Hz ± 5% | |||||
| Capacidade de compensación clasificada | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estrutura de rede | L/n | 3P3W/3P4W | ||||
| Número de unidades conectadas en paralelo | Ulimitado | |||||
| Eficiencia global da máquina | ≥97% | |||||
| Frecuencia on-off | 32khz | 16khz | 12,8khz | 12,8khz | ||
| Selección de funcións | Poder reactivo | Reactivo po wer 、 reactive po wer+desequilibrio | ||||
| Taxa de compensación de enerxía reactiva | ≥99% | > 95% | ||||
| Tempo completo de resposta | <10ms | |||||
| Ruído | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Método de control | Interface RS485 de 2 vías (admite GPRS/WiFi) | |||||
| Protección | Sobrecarga, software/hardware sobrecorrente, sobrecarga de rede e subvención, falla de enerxía, sobrecarga, protección de anormalidade de frecuencia, etc. | Sobrecarga, software/hardware sobrecorrente, sobrecarga de rede e subvención, desequilibrio de tensión de rede, falla de enerxía, sobrecarga, anormalidade de frecuencia, protección do circuíto de tiro, etc. | ||||
| Método de instalación | Rack/montado en parede | Cremalleira | ||||
| Liña de entrada | De volta （tipo de rack） 、 superior de entrada （montado en parede） | Liña de entrada de volta | ||||
| Nivel de protección | IP20 | |||||

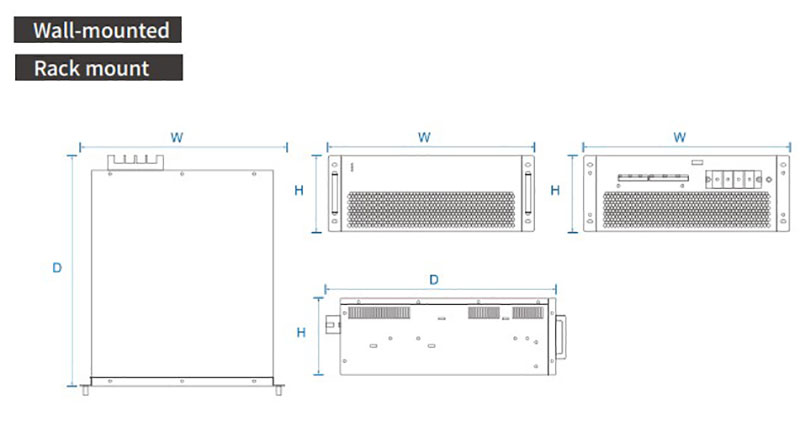

Modelo e especificación:
| Modelos | ||||
|---|---|---|---|---|
| Número de modelo | Capacidade de compensación (KVAR) | Tensión do sistema (V) | Dimensións (d*w*h) | Método de refrixeración |
| Gy SVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Refrixeración de aire forzado |
| Gy SVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*490*89mm | |
| Gy SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89mm | |
| Gy SVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*510*190mm | |
| Gy SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240mm | |
| Gy SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| Gy SVG-0,5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| Gy SVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
